Короткий ответ

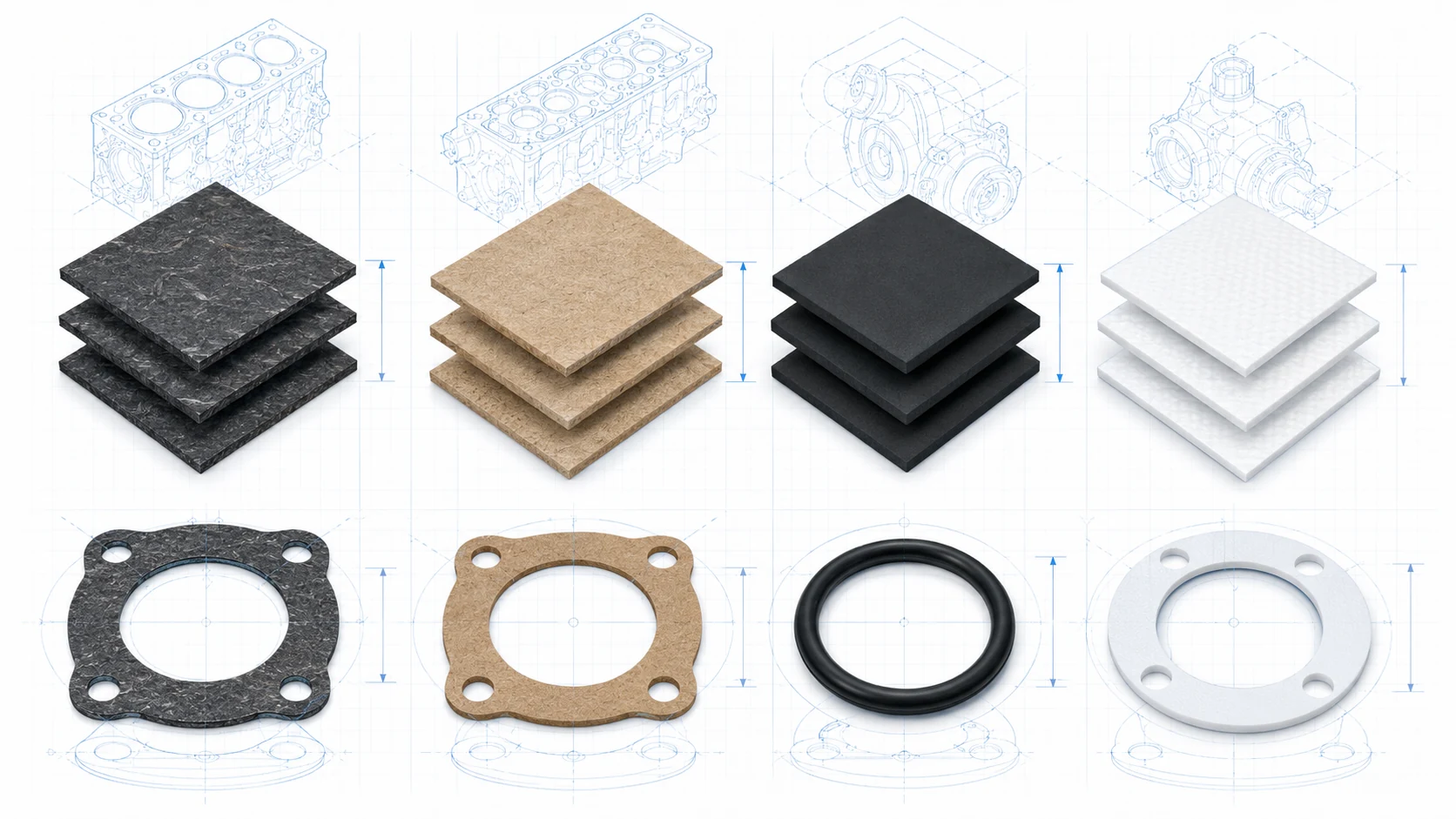

Прокладочный картон — это листовой материал для изготовления неметаллических прокладок. Его применяют в соединениях, где свойства картона подходят по сжимаемости, упругой деформации, толщине, рабочей среде и условиям эксплуатации.
Где применяется прокладочный картон
Картонные прокладки используются в автомобильных агрегатах и механизмах, где не требуется металлическая прокладка или специальный материал повышенной стойкости. Они могут применяться в корпусных соединениях, крышках, фланцах и других стыках.
Материал выбирают не по названию, а по условиям работы конкретного соединения.
Прокладочный картон марки А
Для изготовления прокладок применяется прокладочный картон марки А по ГОСТ 9347-74. В техническом описании материала указаны следующие характеристики.
| Параметр | Значение |
|---|---|
| Плотность | не менее 0,8 г/см³ |
| Впитываемость воды при полном погружении | не более 60 % |
| Впитываемость бензина при полном погружении | не более 35 % |
| Впитываемость масла при полном погружении | не более 35 % |
| Предел прочности при растяжении в поперечном направлении | не менее 18 МПа |
| Линейная деформация в поперечном направлении после выдерживания в гигростате | не более +0,8 % |
| Сжимаемость | 12–30 % |
| Упругая деформация | не менее 45 % |
| Влажность | 10 ± 2 % |
Эти свойства показывают, как материал ведет себя при сжатии, растяжении и контакте с жидкостями.
Толщины прокладочного картона
В техническом описании указаны толщины листа прокладочного картона марки А:
| Толщина |
|---|
| 0,3 мм |
| 0,5 мм |
| 0,7 мм |
| 1,0 мм |
| 1,25 мм |
| 1,5 мм |
В разделе «Материалы» на сайте представлены позиции прокладочного картона, доступные в каталоге.
Когда используют картонную прокладку
Прокладочный картон подходит для соединений, где:
- материал соответствует рабочей среде;
- давление и температура не выходят за допустимые условия;
- нужна прокладка небольшой толщины;
- важны сжимаемость и упругая деформация;
- требуется точное повторение геометрии детали.
Чем картонная прокладка отличается от паронитовой
| Параметр | Прокладочный картон | Паронит |
|---|---|---|
| Основная задача | Уплотнение соединений с умеренными требованиями | Уплотнение соединений, где нужны свойства паронита |
| Характер материала | Волокнистый листовой материал | Уплотнительный листовой материал для более широкого набора сред |
| Типичные толщины | Малые и средние толщины | Малые, средние и более толстые листы |
| Подбор | По среде, толщине и конструкции | По среде, температуре, давлению, толщине и конструкции |
Заменять паронит картоном или картон паронитом без проверки условий работы не стоит. Материал должен соответствовать конкретному узлу.
Примеры применения
Картонные прокладки могут использоваться для:
- крышек агрегатов;
- корпусных соединений;
- фланцев;
- отдельных прокладок КПП и других узлов;
- изготовления по старому образцу;
- изготовления по чертежу или эскизу.
Конкретное применение зависит от агрегата и условий эксплуатации.
Изготовление прокладок из картона
Прокладочный картон хорошо подходит для изготовления прокладок по форме детали. Для заказа нужны:
- образец или чертеж;
- толщина;
- количество;
- назначение прокладки;
- рабочая среда;
- требования к материалу.
Если старый образец деформирован, форму лучше уточнять по посадочной поверхности детали.
FAQ
Что такое прокладочный картон?
Это листовой материал, из которого изготавливают неметаллические прокладки для герметизации соединений.
Где применяются картонные прокладки?
Они применяются в соединениях, где свойства картона соответствуют рабочей среде, температуре, давлению и конструкции узла.
Можно ли заменить паронит прокладочным картоном?
Только если условия работы соединения позволяют такую замену. Материал выбирают по среде, давлению, температуре, толщине и требованиям агрегата.
Где посмотреть листовой прокладочный картон?
Прокладочный картон находится в разделе «Материалы».
